Тактическая, программно-определяемая радиостанция PRC-4090 HF SDR

Тактическая, программно-определяемая радиостанция PRC-4090 HF SDR

Рассмотрена тактическая, программно-определяемая радиостанция PRC-4090 HF SDR от Barrett: выходная мощность до 150 Вт, возможность удаленной работы, автоматическая установка связи ALE 2G и 3G, функции GPS Push, OTAR и OTAZ и др. Приведены общие сведения, варианты радиостанции, основные технические характеристики, чертежи внешнего вида и габаритные размеры составных частей радиостанции.

Общие сведения о радиостанции PRC-4090 HF SDR⁽¹⁾

Радиостанция Barrett PRC-4090 HF SDR представляет собой усовершенствованную тактическую, программно-определяемую радиостанцию и является центральным элементом линейки тактического оборудования HF связи компании Barrett. Трансивер сочетает в себе технологию SDR радиостанций с интуитивно понятной "простотой использования", которая стала символом компании Barrett.

В комплексе с другими HF-продуктами Barrett универсальный приемопередатчик PRC-4090 обеспечивает безопасную электронную почту, передачу данных и телефонную связь внутри HF-сети, а также с международными телефонными и интернет-сетями.

Приемопередатчик Barrett PRC-4090 может управляться со всех основных мобильных и настольных платформ, включая iOS, Android и Windows-устройства, для беспроводного голосового и радиоуправления с помощью HF-приложения дистанционного управления серии 4000.

Основные свойства радиостанции PRC-4090 HF SDR

• Современная, программно-определяемая архитектура радиостанции.
• Интуитивное и удобное сенсорное управление.
• IP-подключение (WiFi/Интернет).
• Удаленная работа при помощи устройств на базе iOS, Android и Windows.
• Программирование и ввод ключей на приемопередатчик через USB.
• Многоязычный программный интерфейс.
• Цифровая передача голоса и опции ее безопасности.
• Опции автоматического установления связи (ALE) 2G и 3G.
• Встроенные опции высокоскоростной передачи данных.
• Мощность передачи до 150 Вт.
• Низкое потребление тока.
• Опция отправки сообщений с помощью GPS Push и встроенного GPS.
• OTAR (over-the-air re-keying - организация связи без использования промежуточных ретрансляционных станций) и OTAZ (Over The Air Zeroise - удаленное «обнуление - "zeroize" » или удаление криптографического ключа пользователя, станции или узла).
• Запрограммированный интерком.

Легкая и компактная конструкция

Используя новейшие легкие сплавы удалось обеспечить массу приемопередатчика радиостанции PRC-4090 2,95 кг. Небольшие физические размеры радиостанции, одни из самых маленьких на рынке, делают ее удобной для  ношения и эксплуатации при развертывании в качестве носимой тактической ранцевой радиостанции.

Ранцевая радиостанция весит 5,0 кг вместе с быстрозаменяемой литий-ионной батареей 16 А.ч от Barrett.

Широко доступные Li-ion аккумуляторы BB2590 могут также использоваться, обеспечивая общий вес 4,3 кг или 3,95 кг при использовании незаряжаемой батареи BA5590.

Увеличенное время работы

Усовершенствованный литий-ионный аккумулятор от Barrett с емкостью 16 Ач обеспечивает работу приемопередатчика PRC-4090 до 64 часов в режиме только приема и до 21 часа в рабочем цикле  прием/передача (Rx/Tx) - 90/10.

Аккумулятор включает в себя встроенную систему управления зарядом, позволяющую заряжать его в процессе эксплуатации или отдельно от любого доступного источника 24 В постоянного тока, включая солнечные батареи и ручные рукоятковые генераторы.

Дисплей

Дисплей представляет собой супер яркий цветной сенсорный экран с высоким разрешением 24 бита, который обеспечивает оптимальные возможности просмотра в любых условиях освещения. Он обеспечивает доступ к самому передовому и интуитивно понятному интерфейсу HF радиостанции на рынке.

Программное обеспечение PRC-4090 имеет четыре отдельных тематических режима для использования в различных условиях освещения окружающей среды. Экран также может быть при необходимости преобразован через пользовательский интерфейс в ландшафтный формат.

Телефонная трубка управления

Полнофункциональная тактическая телефонная трубка дистанционного управления подключается к приемопередатчику.

Это позволяет оператору носить на себе дисплейный блок и иметь полный рабочий контроль над ранцевой радиостанцией без необходимости ее выноса из рюкзака.

Дисплейный блок также может использоваться в комбинации с трубкой типа H250.

Модель PRC-4090 радиостанции поставляется с держателем для телефонной трубки, включая насадку Molle, для использования на ремнях или на любом другом оборудовании, совместимом с Molle. Для проведения тактических операций телефон может быть пристыкован в ложе автомобиля в вертикальном положении.

Цифровая передача голоса и опции безопасности

Цифровая передача голосового сигнала (DV) может повысить надежность связи в шумных каналах связи, где прием аналогового голосового сигнала может быть очень плохим. Цифровая передача голосового сигнала может заметно улучшить качество принимаемого голосового сигнала до такой степени, что едва различимые частоты могут быть четко услышаны.

Функция безопасного цифрового голоса (SDV) обеспечивает шифрование связи через HF-радиостанцию, создавая безопасную HF-сеть.

Barrett предлагает два стандарта шифрования SDV. Неэкспортный управляемый вокодер DES 56 со скоростями 700, 1 200 и 2400 бит/с или вокодер AES 256 со скоростями 600, 1200 и 2400 бит/с с экспортным управлением. Обе системы обеспечивают высочайшую надежность и эффективность голосовой связи в любое время.

 Усовершенствованная скачкообразная перестройка частоты (опция)

Доступная скорость скачков 5 или 25 скачков в секунду и использование 8-значного ключа шифрования скачков с выбираемой пользователем полосой пропускания для различных типов антенн радиостанции PRC-4090 означает, что система обеспечивает отличную защиту от радиоэлектронных боевых атак (EW) и может эксплуатироваться в полевых условиях в течение длительного времени без синхронизации.

Подключение к IP-сети

Встроенная в систему в варианте базовой радиостанции PRC-4090, точка доступа Ethernet позволяет HF-сети напрямую подключаться к ПК. Это позволяет HF-сети интегрироваться с опциями отслеживания и передачи данных Barrett.

Встроенный GPS

Интегрированный GPS от Barrett, встроенный в ручную телефонную трубку радиостанции, улучшает качество функции экстренного вызова и обеспечивает информацию о местоположении всех развернутых и одинаково оборудованных средств HF радиосвязи. В совокупности решение GPS Push от компании Barrett позволяет обеспечить уникальное удобство отслеживания работающих средств связи через HF-радиостанцию.

Усовершенствованные функции вызова

Приемопередатчик Barrett PRC-4090 обеспечивает четырех- и шестиразрядные возможности селективного вызова, включая телефонную связь, SMS-сообщение, GPS-навигацию, статусный вызов, безопасный вызов "точка-точка" и/или многоточечный безопасный вызов, а также возможность отключения удаленного приемопередатчика.

Совместимость модема передачи данных

В Barrett PRC4090 предусмотрено несколько вариантов формирования сигнала данных, включая MIL-STD-188-1 110A/B (STANAG 4285, 4415, 4481, 4529, 4539), 3G Packet Data (STANAG 4538), CLOVER 2500 и CLOVER 3000. В сочетании с новейшим программным обеспечением Barrett для передачи данных и с интуитивно понятным пользовательским интерфейсом эти волновые формы сигналов обеспечивают высокую производительность с "пропускной способностью" до 19200 бит/с и более.

2G и 3G ALE (опционально)

Автоматическая установка связи 2-го поколения (2G) с поддержкой функции автоматической установки связи (ALE) на базе MIL-STD-188-141B (сертифицирована JITC) и FED-STD-1045, доступна в качестве опции для автоматической установки связи "точка-точка" и/или многоточечной связи, включая телефонную связь, передачу текстовых сообщений  с функцией AMD автоматического отображения сообщений на дисплее и определения местоположения по GPS. Для более быстрой установки связи (FLSU), надежной передачи пакетных данных и лучшего прохождения по зашумленным каналам также доступно третье поколение (3G) ALE на базе STANAG 4538.

Улучшенное снижение шума DSP

Цифровой сигнальный процессор (DSP) обеспечивает качественную голосовую связь в аналоговых сетях за счет цифрового устранения фоновых шумов и помех.

Автоматическое согласующее устройство антенны

Штыревые антенны и проволочные несогласованные антенны оснащены встроенным, полностью автоматическим  согласующим антенным устройством (АСАУ). Доступны также различные легкие широкополосные и настраиваемые тактические антенны.

Варианты радиостанции PRC-4090 (4091, 4092) HF для различных условий применения

Тактический ранцевый комплект радиостанции PRC-4090 HF  - P/N 4090-01-10

Примечания к рисунку:

• На рисунке выше показаны только основные компоненты комплектации.
• PRC-4090 HF Tactical Transceiver -тактический приемопередатчик PRC-4090.
• Control Handset - пульт управления
• PRC-4090 Li-ion Battery 16Ah -литий-ионная батареия 16 Ач.
• Control Handset Cradle - держатель пульта управления.

Barrett PRC-4090 HF - тактическая ранцевая радиостанция идеально подходит для выполнения длительных пеших операций в полевых условиях, обеспечивая тактического пользователя эффективной, безопасной и всесторонней связью с удаленными командными пунктами. В комплект входят все необходимые антенны, умный аккумулятор и рюкзак для переноски радиостанции.

Тактический мобильный комплект радиостанции PRC-4090 HF  - P/N 4090-05-10

Примечания к рисунку:

• На рисунке выше показаны только основные компоненты комплектации.
• PRC-4090 HF Tactical Transceiver -тактический приемопередатчик PRC-4090.
• Control Handset - пульт управления.
• System Docking Station - стыковочная система базовой станции.
• Handset Docking Station - держатель пульта управления и трубки в базовом мобильном комплекте.
• Anti-Vibration Mounting Plate - амортизационная рама.
• External Speaker - внешний громкоговоритель.

Тактический мобильный комплект PRC-4091 HF обеспечивает возможность удобной и быстрой подстыковки оборудования к стыковочной системе базовой станции и увеличения выходной мощности приемопередатчика PRC-4090 до 125 Вт PEP. В комплект входят опции для питания от источника постоянного тока с напряжением 12 В или 24 В.

Тактический мобильный комплект PRC-4091 HF Tactical Mobile Package может быть установлен в самых разных типах автомобилей с возможностью установки антенны в соответствии с требованиями. При этом могут потребоваться дополнительные аксессуары.

Обеспечивается также  возможность использования приемопередатчика PRC-4090 в условиях вне транспортного средства.

PRC-4092 HF тактический базовый комплект PIN 4090-06-10

Примечания к рисунку:

• На рисунке выше показаны только основные компоненты комплектации.
• PRC-4090 HF Tactical Transceiver -тактический приемопередатчик PRC-4090.
• Control Handset - пульт управления.
• System Docking Station - стыковочная система базовой станции.
• Handset Docking Station - держатель пульта управления и трубки в базовом комплекте.
• PRC-4022 AC Power Supply - источник питания переменного тока PRC-4022.
• External Speaker - внешний громкоговоритель.

Тактический базовый комплект PRC-4092 HF, как и мобильный комплект PRC-4091, включает в себя стыковочную системе базовой станции. Источник питания переменного тока PRC-4022 обеспечивает 24 В постоянного тока, что позволяет увеличить выходную мощность приемопередатчика PRC-4090 до 150 Вт PEP. HF-тактический базовый комплект может быть установлен на различных временных базовых и стационарных вариантах командных пунктов, питающихся от различных источников питания переменного и постоянного тока. Доступен ряд вариантов антенн с различными конфигурациями установки.

Полный список включенного и дополнительного оборудования см. в каталоге продукции.

Приемопередатчик PRC-4090 HF SDR. Основные характеристики

Наименование параметра	Значение
Наименование параметраДиапазон частот Tx	Значение(1,6 - 30) МГц
Наименование параметраДиапазон частот Rx	Значение250 кГц-30МГц
Наименование параметраКоличество каналов	Значение1000
Наименование параметраСтабильность частоты	Значение+-1 ppm (±0,5 ppm без синхронизации)
Наименование параметраЧастотное разрешение	ЗначениеШаг перестройки приемника 1 Гц
Наименование параметраРежимы работы	ЗначениеJ3E (USB, LSB) - H2B (AM) - J2A (CW) - CF (пользовательский фильтр) - ISB (данные) опция
Наименование параметраПолосы пропускания фильтров	ЗначениеПолностью программно определяемый стандартный и пользовательский диапазон фильтра от 300 Гц до 3300 Гц (опция 6 кГц для ISB режима)
Наименование параметраРабочая температура	ЗначениеОт -30 °С до +70 °С, относительная влажность 95 %, без конденсации
Наименование параметраСкачкообразная перестройка частоты (опция)	Значение5 или 25 скачков в секунду
Наименование параметраЦифровой голос (опционально)	ЗначениеАвтоматические скорости передачи данных 600/700, 1200, 2400  с технологиями кодирования речи - MELP/TWELP
Наименование параметраСтандарты шифрования (опционально)	ЗначениеAES 256 и DES 56
Наименование параметраНапряжение питания	ЗначениеОт источника постоянного тока с напряжением от +12 В до +28 В
Наименование параметраСистема селективного вызова	ЗначениеНа основе стандарта CCIR 493-4, 4-х и 6-разрядные цифровые системы
Наименование параметраСтандарты ALE (опционально)	Значение2G и 3G ALE (MIL STD 188-141 B и STANAG 4538)
Наименование параметраТок потребления	Значение250 мА (Rx)
Наименование параметраЧувствительность	Значение-121 дБм (0.20pV) для 10 дБ SINAD*
Наименование параметраВыходная мощность	Значение10 Вт / 30 Вт PEP (с питанием от батареи 16,4 В постоянного тока) и 150 Вт PEP (с питанием от SDS и 24 В)
Наименование параметраЦикл работы	Значение100 % данные с опцией вентилятора
Наименование параметраМасса	ЗначениеПриемопередатчик PRC-4090 (только) 2,95 кг. Приемопередатчик PRC-4090 с усовершенствованным литий-ионным аккумулятором 16 А.ч (4090-03-05) 5,00 кг. Приемопередатчик PRC-4090 с литий-ионным аккумулятором BB2590 - 4,30кг. Приемопередатчик PRC-4090 с аккумуляторной батареей BA5590 (неперезаряжаемая) 3,95кг.
Наименование параметраАккумулятор	ЗначениеАккумуляторный литий-ионный блок 16Ач со встроенным зарядным устройством от Barrett - 2,05 кг.
Наименование параметраСтандарты	ЗначениеСоответствует или превышает требования стандартов: - FCC- Part87#; - FCC- Part90#; - IC (Industry Canada#); - Australia/New Zealand AS/NZS 4770:2000 and AS/NZS 4582: 1 999 and AS60529:2004#; - Стандарт электромагнитной совместимости и вибрации IEC945#; - Разработан в соответствии с MIL-STD 810G по погружению, температуре, влажности, высоте над уровнем моря, ударам, вибрации; - NTIA#; - JITC#.

Примечание. * Пониженная чувствительность от 250 кГц до 500 кГц)# Ожидание утверждения - Технические характеристики типичны. Описания и спецификации оборудования могут быть изменены без предварительного уведомления и без обязательств.

Внешний вид и габаритные размеры составных частей радиостанции PRC-4090

Габаритные размеры пульта управления и держателя трубки и пульта управления

Габаритные размеры основных составных частей радиостанции PRC-4090

PRC-4090 HF SDR приемопередатчик P/N 4090-00-01.

PRC-4090 литий-ионная батарея 16А.ч  P/N 4090-03-05.

PRC-4090 Системная док-станция P/N 4090-05-00

PRC-4022 Источник питания от сети переменного тока P/N 4090-03-01

Источники информации:

1. BARRETT PRC-4090 HF SDR. [Электронный ресурс]. URL: http://www.barrettcommunications.com.au/tactical/bro_pdf/English/Barrett_PRC-4090_HF_SDR_Transceiver_Brochure.pdf (Дата обращения: 19.08.2020).

Read More

РЧ усилитель 5000 Вт от AR RF/Microwave Instrumentation

Рассмотрен радиочастотный широкополосный усилитель класса А модели 5000A225A с мощностью 5000 Вт в полосе частот от 10 кГц  до 225 МГц от компании AR RF/Microwave Instrumentation для приложений, требующих мгновенной пропускной способности, высокого усиления и линейности. Усилитель имеет воздушное охлаждение с внутренним жидкостным охлаждением. Приведены технические характеристики и диаграммы.

Общие сведения о РЧ усилителе модели 5000А225А⁽¹⁾

Краткая характеристика

•   5000 Вт CW
•   10 кГц-225 МГц
•   Класс А
•   Передвижной
•   Полная устойчивость к КСВН нагрузки
•   Соответствие CE & RoH

Особенности

Модель 5000A225A - это полупроводниковый, автономный широкополосный усилитель, предназначенный для приложений, где требуется мгновенная пропускная способность, высокое усиление и линейность. Усилитель охлаждается воздухом с помощью внутреннего автономного жидкостного охлаждения, что обеспечивает высокую производительность и надежность. Стильный, современный корпус позволяет легко перемещать.

Модель 5000A225А, при работе со свип-генератором, обеспечивает минимум 5000 Вт ВЧ мощности. В комплект поставки входит регулятор усиления на передней панели, который позволяет оператору устанавливать требуемый уровень выходной мощности. Модель 5000A225А защищена от перегрузки по ВЧ-входу с помощью схемы регулировки уровня входного сигнала на первом каскаде ВЧ-усилителя, работающей при превышении уровня ВЧ 0 дБм. Каскады усилителя ВЧ защищены от перегрева путем снятия постоянного напряжения с них при перегреве из-за блокировки охлаждения или отказа вентилятора.

Модель 5000A225А оснащена цифровой панелью управления (DCP), которая обеспечивает как локальное, так и дистанционное управление усилителем. DCP использует цветной сенсорный ЖК-дисплей для отображения рабочего состояния и состояния неисправности при перегреве или при неисправности источника электропитания. Устройство может быть возвращено в эксплуатацию после его восстановления.

Все функции управления усилителем и индикации состояния доступны дистанционно через прилагаемый пакет Remotes Package. Пакет Remotes Package включает в себя интерфейс GPIB/IEEE-488, жесткий кабель RS-232 и волоконно-оптический кабель, USB и Ethernet. Разъем интерфейса шины расположен на задней панели, а локальное или дистанционное управление обеспечивается переключателем "Local/Remote keyswitch" на передней панели усилителя. Также в комплект Remotes Package входит цепь блокировки безопасности для использования с внешними блокировками переключателей безопасности. Эта схема предотвращает переход усилителя в рабочий режим, если не выполнено внешнее подключение. Для случаев, когда такая функциональность не требуется, предусмотрена перемычка.

Классификация экспорта для данного оборудования - EAR99.

Типовая характеристика выходной мощности от частоты

Технические характеристики усилителя 5000A225A

Наименование параметра	Значение	Наименование параметра	Значение
Наименование параметраРвых ном.	ЗначениеТип.: 5500 Вт, мин 5000 Вт, 0,01-100 МГц Тип.: 4500 Вт, мин 3500 Вт, 100-225 МГц	Наименование параметраКоэффициент шума	Значение8,5 дБ тип.
Наименование параметраРвх для номинальной мощности	Значение1,0 мВт макс	Наименование параметраГармонические искажения	ЗначениеМинус 30 дБс тип., минус 20 дБс макс. при 3000 Вт
Наименование параметраРвых при компрессии 3 дБ	ЗначениеТип.: 5500 Вт, мин 5000 Вт, 0,01-100 МГц Тип.: 4500 Вт, мин 3500 Вт, 100-225 МГц	Наименование параметраПаразитные излучения	ЗначениеМинус 70 дБс тип.
Наименование параметраРвых при компрессии 1 дБ	ЗначениеТип.: 5000 Вт, мин 4000 Вт, 0,01-100 МГц Тип.: 4000 Вт, мин 3000 Вт, 100-225 МГц	Наименование параметраМощность первичного источника питания	Значение200-240 В или 380-415 В 3-х фазной сети переменного тока, 50/60 Гц, 20 кВт
Наименование параметраПлоскостность	ЗначениеТип. ±2.0 дБ, макс. ±2.5 дБ	Наименование параметраРазъемы	ЗначениеРЧ вход: N розетка РЧ выход: EIA 1-5/8 вилка, сзади
Наименование параметраЧастотная характеристика	Значение10 кГц-225 МГц мгновенно	Наименование параметраПакет пультов	ЗначениеIEEE-488: 24-контактный разъем (розетка) RS-232: 9-контактный субминиатюрный D (розетка) Волоконно-оптическое соединение: ST Conn Tx и Rx RS-232 USB 2.0: Тип B Ethernet: RJ-45
Наименование параметраКусил. (при максимальной настройке)	ЗначениеМин. 67 дБ	Наименование параметраБлокировка безопасности	Значение15-контактный субминиатюрный D
Наименование параметраРегулировка усиления (непрерывный диапазон)	Значение20 дБ	Наименование параметраОхлаждение	ЗначениеПринудительное воздушное, внутренняя автономная жидкость
Наименование параметраВходное импеданс	Значение50 Ом, КСВН 2,0:1 макс.	МассаНаименование параметра	Значение250 кг (550 фунтов)
Наименование параметраВыходной импеданс	Значение50 Ом номинальное	Наименование параметраРазмеры (Ш х В Х Г)	Значение(56,1 х 173 х 88,9) см/(22.1 х 68.15 х 35) in
Наименование параметраДопустимое рассогласование	Значение100% номинальной мощности без снижения до КСВН=6,0:1, при превышении которого мощность может быть ограничена до 2500 Вт отраженной мощности	Окружающая средаНаименование параметра	Рабочая температура: 5°C / +40°C Рабочая высота: до 2000 м Удар и вибрация: нормальный автомобильный транспортЗначение
Наименование параметраВозможность модуляции	ЗначениеТочно воспроизводит АМ, ФМ и импульсную модуляцию входного сигнала	Нормативные требованияНаименование параметра	EMC: EN 61326-1 Безопасность: UL 61010-1; CAN/CSA C22. 2 #61010-1; CENELEC EN 61010-1. RoHS: Директива  2011/65 / EUЗначение
Наименование параметраПерехват составляющих третьего порядка (точка)	Значение74 дБм тип.	Экспортная квалификацияНаименование параметра	EAR99Значение

Диаграммы

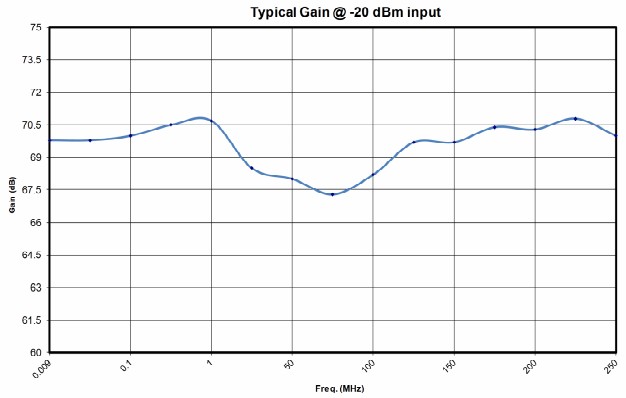

  Типовой коэффициент усиления усилителя 5000А225A при Рвх=-20 дБм

Типовой уровень гармоник усилителя 5000А225A при Рвых=3000 Вт

Типовой КСВН входа усилителя 5000А225A

Типовой Кшума усилителя 5000А225A

Источники информации:

1. Amplifier 5000A225A. 18.10.18 [Электронный ресурс]. URL: https://www.arworld.us/post/5000A225A.pdf?44061.14 (Дата обращения: 19.08.2020).

Read More

РЧ усилитель 2500 Вт от AR RF/Microwave Instrumentation

Рассмотрен радиочастотный широкополосный усилитель класса А модели 2500A225B с мощностью 2500 Вт в полосе частот от 10 кГц  до 225 МГц от компании AR RF/Microwave Instrumentation для приложений, требующих мгновенной пропускной способности, высокого усиления и линейности. Усилитель имеет воздушное охлаждение с внутренним жидкостным охлаждением. Приведены технические характеристики и диаграммы.

Общие сведения о РЧ усилителе модели 2500А225B⁽¹⁾

Краткая характеристика

•   2500 Вт CW
•   10 кГц-225 МГц
•   Класс А
•   Портативный
•   Полная устойчивость к КСВН нагрузки
•   Соответствие CE & RoH

Особенности

Модель 2500A225B - это полупроводниковый, автономный широкополосный усилитель, предназначенный для приложений, где требуется мгновенная пропускная способность, высокое усиление и линейность. Усилитель охлаждается воздухом с помощью внутреннего автономного жидкостного охлаждения, что обеспечивает высокую производительность и надежность. Стильный, современный корпус позволяет легко переносить.

Модель 2500A225B, при работе с свип-генератором, обеспечивает минимум 2500 Вт ВЧ мощности. В комплект поставки входит регулятор усиления на передней панели, который позволяет оператору удобно устанавливать требуемый уровень выходной мощности. Усилитель защищен от перегрузки по ВЧ-входу с помощью схемы регулировки уровня ВЧ-входа, которая управляющей уровнем ВЧ-входа на первом каскаде ВЧ-усилителя, когда уровень ВЧ-входа превышает 0 дБм. Каскады усилителя ВЧ защищены от перегрева путем снятия постоянного напряжения с них, если перегрев происходит из-за блокировки охлаждения или отказа вентилятора.

Усилитель оснащен цифровой панелью управления (DCP), которая обеспечивает как локальное, так и дистанционное управление усилителем. DCP использует цветной сенсорный ЖК-дисплей для отображения рабочего состояния и состояния неисправности при перегреве или неисправности источника питания. Устройство может быть возвращено в эксплуатацию после его восстановления.

Все функции управления усилителем и индикации состояния доступны дистанционно через прилагаемый пакет Remotes Package. Пакет Remotes Package включает в себя интерфейс GPIB/IEEE-488, жесткий кабель RS-232 и волоконно-оптический кабель, USB и Ethernet. Разъем интерфейса шины расположен на задней панели, а локальное или дистанционное управление обеспечивается переключателем "Local/Remote keyswitch" на передней панели усилителя. Также в комплект Remotes Package входит цепь блокировки безопасности для использования с внешними блокировками переключателей безопасности. Эта схема предотвращает переход усилителя в рабочий режим, если не выполнено внешнее подключение. Для случаев, когда такая функциональность не требуется, предусмотрена перемычка.

Классификация экспорта для данного оборудования - EAR99.

Типовая характеристика выходной мощности усилителя 2500A225B от частоты

Технические характеристики

Наименование параметра	Значение	Наименование параметра	Значение
Наименование параметраРвых ном.	ЗначениеТип.: 2800 Вт, мин 2500 Вт, 0,01-100 МГц Тип.: 2300 Вт, мин 2000 Вт, 100-225 МГц	Наименование параметраКоэффициент шума	Значение7,0 дБ тип.
Наименование параметраРвх для номинальной мощности	Значение1,0 мВт макс	Наименование параметраГармонические искажения	ЗначениеМинус 30 дБс тип., минус 20 дБс макс. при 1750 Вт
Наименование параметраРвых при компрессии 3 дБ	ЗначениеТип.: 2800 Вт, мин 2500 Вт, 0,01-100 МГц Тип.: 2300 Вт, мин 2000 Вт, 100-200 МГц Тип.: 2000 Вт, мин 1800 Вт, 200-225 МГц	Наименование параметраПаразитные излучения	ЗначениеМинус 70 дБс тип.
Наименование параметраРвых при компрессии 1 дБ	ЗначениеТип.: 2400 Вт, мин 2000 Вт, 0,01-100 МГц Тип.: 1900 Вт, мин 1500 Вт, 100-200 МГц Тип.: 1500 Вт, мин 1300 Вт, 200-225 МГц	Наименование параметраМощность первичного источника электропитания	Значение200-240 В или 380-415 3-х фазной сети переменного тока, 50/60 Гц, 8,5 кВт
Наименование параметраПлоскостность	ЗначениеТип. ±2.0 дБ, макс. ±2.5 дБ	Наименование параметраРазъемы	ЗначениеРЧ вход: N розетка РЧ выход: 7/16 DIN розетка Испытательные порты: N розетка
Наименование параметраЧастотная характеристика	Значение10 кГц-225 МГц мгновенно	Наименование параметраПакет пультов	ЗначениеIEEE-488: 24-контактный разъем (розетка) RS-232: 9-контактный Волоконно-оптическое соединение: субминиатюрный D (розетка) ST Conn Tx и Rx RS-232 USB 2.0: Тип B Ethernet: RJ-45
Наименование параметраКусил. (при максимальной настройке)	ЗначениеМин. 64 дБ	Наименование параметраБлокировка безопасности	Значение15-контактный субминиатюрный D
Наименование параметраРегулировка усиления (непрерывный диапазон)	Значение20 дБ	Наименование параметраОхлаждение	ЗначениеПринудительное воздушное, внутренняя автономная жидкость
Наименование параметраВходное импеданс	Значение50 Ом, КСВН 1,5:1 макс.	МассаНаименование параметра	Значение159 кг (350 фунтов)
Наименование параметраВыходной импеданс	Значение50 Ом номинальное	Наименование параметраРазмеры (Ш х В Х Г)	Значение(56,1 х 132,1 х 82,4) см/(22.1 х 52 х 32.5) in
Наименование параметраДопустимое рассогласование	ЗначениеРаботает без повреждений и возбуждений при подключении к любому сопротивлению нагрузки без использования схем сложения	Окружающая средаНаименование параметра	Рабочая температура: 5°C / +40°C Рабочая высота: до 2000 м Удар и вибрация: нормальный автомобильный транспортЗначение
Наименование параметраВозможность модуляции	ЗначениеТочно воспроизводит АМ, ФМ и импульсную модуляцию входного сигнала	Нормативные требованияНаименование параметра	EMC: EN 61326-1 Безопасность: UL 61010-1; CAN/CSA C22. 2 #61010-1; CENELEC EN 61010-1. RoHS: Директива  2011/65 / EUЗначение
Наименование параметраПерехват составляющих третьего порядка (точка)	Значение74 дБм тип.	Экспортная квалификацияНаименование параметра	EAR99Значение

Диаграммы

  Типовой коэффициент усиления усилителя 2500А225B при Рвх=-20 дБм

Типовой уровень гармоник при Рвых=1750 Вт

Типовой КСВН входа усилителя 2500А225B

Типовой Кшума усилителя 2500А225B

Габаритный чертеж усилителя 2500А225B

Источники информации:

1. Amplifier 2500A225B. [Электронный ресурс]. URL: https://www.arworld.us/post/2500A225B.pdf?44059.0745949074 (Дата обращения: 16.08.2020).

Read More

Радиочастотные усилители от AR RF/Microwave Instrumentation

Приведены общие сведения о компании AR RF/Microwave Instrumentation и ее продуктах. Рассмотрен автономный, радиочастотный, широкополосный усилитель большой мощности 1200A225, приведены полные технические характеристики и диаграммы: выходная мощность 1200 Вт, полоса частот 10 кГц-225 МГц, класс работы "А", полная устойчивость к КСВН нагрузки, соответствие действующим стандартам и нормативным требованиям.

Введение

Ранее мы рассмотрели  тактические усилители-умощнители, радиосистемы и модули от компании  "AR Modular RF". Эта компания имеет три основных подразделения:

•   AR RF/Microwave Instrumentation.
•    AR Europe.
•   AR SunAR RF Motion.

В этом цикле статей рассмотрим основные продукты и их характеристики "компании - "AR RF/ Microwave Instrumentation", являющейся частью семейства компаний AR, которое включает еще такие компании, как AR Modular RF, SunAR RF Motion и AR Europe.

Основными направлениями деятельности AR RF/Microwave Instrumentation⁽¹⁾ являются:

• радиочастотные усилители и антенны от 1 до 50 000 Вт от постоянного тока до 1 ГГц;
• микроволновые усилители от 1 до 10 000 Вт и от 0,8 до 45 ГГц;
• испытательные системы  на устойчивость к наведенным радиопомехам (RF Conducted Immunity Systems);
• испытательные системы на радиологическую устойчивость (Radiated Immunity Test Systems);
• аксессуары для  контроля электромагнитной совместимости и программное обеспечение для испытаний на электромагнитную совместимость.

Усилители, выполненные на полупроводниковых приборах представлены в виде следующих серий⁽²⁾:

• Усилители серии "А": 10 Гц - 400 МГц, 25 - 50,000 Ватт
• Усилительи серии "W": 80 МГц - 1000 МГц, 50 - 10 000 Вт.
• Усилители серии "U": 10 кГц - 1000 МГц, 1 - 500 Вт.
• Усилители серии "S": 0,7 - 18 ГГц, 15 - 3000 Вт.
• Усилители серии "S" двухдиапазонные: 0,7 - 18 ГГц, 15 - 60 Ватт
• Усилители класса AB: 1 - 6 ГГц, 30 - 100 Вт.
• Импульсные усилители серии "SP": 0,8 - 4 ГГц, 1 кВт - 150 кВт.

Усилители на лампах бегущей волны (TWT) серии "T": 2,5 - 50 ГГц, 40 - 20 000 Ватт.

Компании AR поддерживают продукты с гарантийным сроком 3 года и 1 год для усилителей на ЛБВ.

Усилители серий "A" и "W"⁽³⁾

        Рассмотрение усилителей начнем с серии "А" и серии "W".

Серия "А" - это усилители до 400 МГц и от 25 до 50000 Вт CW в зависимости от диапазона частот. Серия "W" - это усилители до 1000 МГц и от 1??? до 10 000 Вт CW
Усилители серий "A" и "W" обладают достаточной мощностью, чтобы обеспечить требуемую для надежной связи напряженность поля, обладают устойчивостью к рассогласованию с нагрузкой и высой плоскостностью АЧХ, обеспечивающей требуемую мощность, обещанную во всей рабочей полосе.

Усилители подвергаются жестким испытаниям в процессе производства, чтобы обеспечить надежную работу и эффективность на протяжении всего срока службы. Усилители тестируются при различных выходных нагрузках КСВН, чтобы обеспечить их нагрузку до предела. Единственная проблемой в процессе испытаний было отсутствие доступных нагрузок для работы с огромной мощностью до 80 000 Вт, которую обеспечивают усилители. Для решения этой проблемы разработчиками были разработали свои собственные нагрузки, удовлетворяющие требованиям испытаний. Все усилители обеспечивают качественное воспроизведение AM, FM и импульсной модуляции ВЧ сигнала, поступающего на его вход, что позволяет использовать их в самых жестких условиях электромагнитной совместимости.

Эти автономные, широкополосные, полностью полупроводниковые усилители предназначены для приложений, требующих максимальной выходной мощности в широком диапазоне и с высоким коэффициентом усиления.

Усилители обладают возможностями их управления и контроля состояния как локально, так и удаленно. Большинство моделей имеют воздушное охлаждение, в тоже время некоторые более мощные блоки имеют жидкостное охлаждение. Сенсорные панели интуитивно понятны, удобны и просты в использовании. Рассматривать усилители будем в следующей последовательности:

1. РЧ усилители  большой мощности.
2. РЧ усилители средней мощности.
3. РЧ усилители низкой мощности.
4. Микроволновые усилители.
5. TWT усилители.

Первым из усилителей большой мощности будет рассматривать радиочастотный усилитель модели 1200A225⁽⁴⁾  .

Радиочастотный усилитель модели 1200А225⁽⁴⁾

Основные характеристики

•   1200 Вт CW
•   10 кГц-225 МГц
•   Класс А
•   Портативный
•   Полная устойчивость к КСВН нагрузки
•   Соответствие CE & RoH

Особенности

Модель 1200A225 - это полупроводниковый, автономный широкополосный усилитель, предназначенный для приложений, где требуется высокая пропускная способность, высокое усиление и линейность. Усилитель охлаждается воздухом с помощью внутреннего автономного жидкостного охлаждения, что обеспечивает высокую производительность и надежность. Стильный, современный корпус позволяет легко транспортировать его.

Модель 1200A225, при использовании свип- генератора, обеспечивает минимум 1200 Вт выходной мощности. В комплект поставки входит регулятор усиления на передней панели, который позволяет оператору устанавливать требуемый уровень выходной мощности.

Модель 1200A225 защищена от перегрузки ВЧ-входа входным сигналом, который управляется сигналом ВЧ входа в первом каскаде ВЧ усилителя при превышении его 0 дБм.

ВЧ-каскады усилителя защищены от перегрева путем снятия постоянного напряжения питания с них, если перегрев происходит из-за неисправности охлаждения или вентиляторов.

Модель 1200A225 оснащена цифровой панелью управления (DCP), которая обеспечивает как локальное, так и дистанционное управление усилителем.

DCP использует цветной сенсорный ЖК-дисплей для отображения рабочего состояния и состояния неисправности в случае перегрева или неисправности источника питания. Устройство можно вернуть в эксплуатацию, когда все неисправности будут устранены.

Все функции управления усилителем и индикации состояния доступны дистанционно через прилагаемый пакет дистанционного управления (Remotes Package). Пакет Remotes Package поставляется в формате GPIB/IEEE-488 с жестким кабелем и оптоволокном RS-232, USB и Ethernet.

Разъем шины интерфейса расположен на задней панели, а разъем для управления работой локального или удаленного устройства на передней панели усилителя предусмотрен переключатель "Local/Remote keyswitch".

Кроме того, в комплект Remotes Package входит предохранительная цепь для использования с внешними предохранительными выключателями. Эта схема предотвращает переход усилителя в рабочий режим, если не выполнено внешнее подключение. Для случаев, когда эта функциональность не требуется, предусмотрена вилка-перемычка.

Классификация экспорта - EAR99.

Типовая характеристика выходной мощности от частоты

Технические характеристики

Наименование параметра	Значение
Наименование параметраНоминальная выходная мощность	ЗначениеТип.: 1300 Вт, мин 1200 Вт, 0,01-100мгц Тип.: 1200 Вт, мин 1100 Вт, 100-225 МГц
Наименование параметраРвх для номинальной мощности	Значение1,0 мВт макс
Наименование параметраВыходная мощность при компрессии 3 дБ	ЗначениеТип.: 1300 Вт, мин 1200 Вт, 0,01-100мгц Тип.: 1200 Вт, мин 1100 Вт, 100-225 МГц
Наименование параметраВыходная мощность при компрессии 1 дБ	ЗначениеТип.: 1250 Вт, мин 1100 Вт, 0,01-100мгц Тип.: 1050 Вт, мин 800 Вт, 100-225 МГц
Наименование параметраПлоскостность	ЗначениеТип. ±2.0 дБ, Максимальная ±2.5 дБ
Наименование параметраЧастотная характеристика	Значение10 кГц-225 МГц мгновенно
Наименование параметраКоэффициент усиления (при максимальной настройке)	ЗначениеМин. 61,8 дБ
Наименование параметраРегулировка усиления (непрерывный диапазон)	Значение20 дБ
Наименование параметраВходное сопротивление	Значение50 ом, КСВН 1,5:1 макс.
Наименование параметраВыходной импеданс	Значение50 ом номинальное
Наименование параметраДопустимое рассогласование	Значение100% номинальной мощности без ограничения  по отраженной мощности до 6,0: 1 рассогласования, выше которого может ограничиваться мощность до 600 Вт по сигналу отраженной мощности
Наименование параметраВозможность модуляции	ЗначениеБудет точно воспроизводиться АМ, ФМ и импульсная модуляция входного сигнала
Наименование параметраПерехват составляющих третьего порядка (точка)	Значение78 дБм тип.
Наименование параметраКоэффициент шума	Значение8,5 дБ тип.
Наименование параметраГармонические искажения	Значениеинус 30 дБс тип., минус 20 дБс максимальные при 750 Вт
Наименование параметраПаразитные излучения	ЗначениеМинус 70 дБс тип.
Наименование параметраМощность первичного источника электропитания	Значение200-240 В однофазной сети переменного тока, 50/60 Гц, 4,6 кВт
Наименование параметраРазъемы	ЗначениеРЧ вход: N розетка РЧ выход: 7/16 DIN вилка
Наименование параметраПакет пультов дистанционного управления	ЗначениеIEEE-488: 24-контактный разъем RS-232: 9-контактный субминиатюрный D (розетка) Волоконно-оптическое соединение: ST Conn Tx и Rx RS-232 USB 2.0: тип B Ethernet: RJ-45 Блокировка безопасности: 15-контактный субминиатюрный D
Наименование параметраОхлаждение	ЗначениеПринудительное воздушное, внутренняя автономная жидкость
Наименование параметраМасса	Значение139 кг (305 фунтов)
Наименование параметраРазмеры (Ш х В Х Г)	Значение(56,1 х 115 х 88,9) см/(22,1 х 45,25 х 35) in
Наименование параметраОкружающая среда	ЗначениеРабочая температура: 5°C / +40°C. Рабочая высота: до 2000 м. Удар и вибрация: Нормальный автомобильный транспорт.
Наименование параметраНормативные требования	ЗначениеEMC EN 61326-1 Безопасность UL 61010-1 CAN/CSA C22. 2 #61010-1 CENELEC EN 61010-1 Директива RoHS 2011/65 / EU
Наименование параметраЭкспортная классификация	ЗначениеEAR99

Диаграммы

  Типовой коэффициент усиления усилителя 1200А225 при Рвх=-20 дБм

Типовой уровень гармоник при Рвых=750 Вт

Типовой КСВН входа усилителя 1200А225

Типовой Кшума усилителя 1200А225

Габаритный чертеж усилителя 1200А225



Источники информации:

1. rf/microwave instrumentation, 15.08.2020. [Электронный ресурс]. URL: https://www.arworld.us/html/00000.asp# (Дата обращения: 15.08.2020).
2. AR Amplifiers Have the Power and Frequency Range to Meet Your Needs, 15.08.2020. [Электронный ресурс]. URL: https://www.arworld.us/html/12000_amplifiers.asp (Дата обращения: 15.08.2020).
3. “A” Series: Up to 400 MHz / 25 to 50,000 watts CW depending upon frequency range “W” Series: Up to 1,000 MHz / 1 to 10,000 watts CW, 15.08.2020. [Электронный ресурс]. URL: https://www.arworld.us/html/12100_rf_amplifier.asp  (Дата обращения: 15.08.2020).
4. Amplifiers 1200A225, 01.11.18. [Электронный ресурс]. URL: https://www.arworld.us/post/1200A225.pdf?44056.034525463  (Дата обращения: 15.08.2020).

Read More

Радиочастотные усилители - умощнители



Рассмотрены усилители-умощнители от компании "AR Modular RF" военного назначения и для коммерческого использования, выполненные в виде конструктивно завершенных модулей для использования с ранцевыми, возимыми и стационарными радиостанциями, а также для использования в стоечном варианте исполнения. Уровни выходной мощности от 5 Вт до 3 кВт, диапазон частот от 0,01 до 6000 МГц. Приведены общие характеристики и технические характеристики.

Тактические усилители-умощнители, радиосистемы и модули. Общие характеристики

Расположенная в Ботелле, штат Вашингтон, компания "AR Modular RF" производит и распространяет усилительные модули и широкополосные твердотельные усилители РЧ, играющие важную роль в радиосвязи, военной связи, в радиоэлектронной борьбе, радиоэлектронном противодействии, в национальной безопасности и имеют также различное медицинское, научное и промышленное применение. Это:

• РЧ модули усилителей от 0,01 до 6000 МГц и от 5 до 500 Вт доступные в широкополосном, узкополосном и нестандартных вариантах исполнения.
• Усилительные системы от 0,01 до 6000 МГц и от 5 до 3000 Вт.
• Военные усилительные системы и аксессуары в виде умощнителей и усилителей РЧ помех для тактических военных радиостанций, работающих от 30 до 512 МГц и от 1,2 до 1,9 ГГц.
• Усилители мощности для существующих и устаревших коммуникационных систем, а также практически для каждой новой и развивающейся коммуникационной системы.

Первым представителем такой продукции является  усилительный модуль AR-20 - самый маленький, самый легкий, самый компактный 20-ваттный усилитель-умощнитель.

При использовании с тактической радиостанцией умощнитель AR-20 обеспечивает более четкий, сильный, надежный сигнал и расширяет дальность связи.

Даже удары и вибрация не могут повредить тактический усилитель AR-50. Устойчивый в самых суровых условиях ударной нагрузки 400G, вибрации 4G и он прошел самую жесткую JITC сертификацию и проверку на оперативное взаимодействие.

Усилительный модуль AR-50SE работает в любое время, увеличивая мощность радиостанции до 50 Вт и обеспечивая четкую, надежную мульти-коммуникационную сеть. Он работает в диапазоне от 30 до 512 МГц и со всеми современными и существующими формами волн.

Военные продукты от  "AR Modular RF"

Подразделениям на местах в реальных полевых условиях необходимо поддерживать постоянную связь. Им необходимо обмениваться информацией и получать доступ к потоковому видео в режиме реального времени. Они также должны быть в состоянии перемещаться быстро и легко. Поэтому крайне важно, чтобы у них были мощные, надежные усилители, легкие и мобильные.

Военные усилительные системы и аксессуары, включая умощнители и встраиваемые модули для тактических военных радиостанций, охватывают ВЧ, ОВЧ и СВЧ диапазоны, а также СВЧ сетевые диапазоны, протестированы в полевых и самых тяжелых условиях их применения. Они показали свою исключительную прочность и надежность, но в то же время показали простоту и удобства в эксплуатации.

Общие характеристики облегченных усилителей-умощнителей 20 Вт

AR-20H	AR-20	AR-20B
AR-20H	AR-20	AR-20B
AR-20H20Вт	AR-2020Вт	AR-20B20Вт
AR-20H30-512 МГц	AR-2030-512 МГц	AR-20B30-512 МГц
AR-20HОблегченный корпус	AR-20Облегченный корпус	AR-20BОблегченный корпус
AR-20HНизкий профиль	AR-20Низкий профиль	AR-20BНизкий профиль
AR-20HПоддержка существующих и современных сетевых форм волн	AR-20Поддержка существующих и современных сетевых форм волн	AR-20BПоддержка существующих и современных сетевых форм волн
AR-20HMIL-STD 810G (включая стрельбу)	AR-20Встроенный малошумящий усилитель (МШУ)	AR-20B-
AR-20HMIL-STD 461F, MIL-STD 464C, MIL-STD 704F	AR-20Фильтрация для развязки на объекте - Co-Site Filtering	AR-20B-

 Примечание. Усилитель-умощнитель AR-20H сертифицирован для  использования на воздушных объектах.

Комплект целевого умощнителя AR-20R для носимых радиостанций

AR-20R	AR-20KT	AR-20KT-DUAL
AR-20R	AR-20KT	AR-20KT-DUAL
AR-20RУсилитель бойца	AR-20KTРанцевый комплект	AR-20KT-DUALРанцевый комплект с двойной антенной
AR-20R20 Вт	AR-20KTВключает в себя кабели, антенну и монтажные чехлы	AR-20KT-DUALАнтенны LOS и SATCOM с РЧ-переключателем
AR-20R225-450 МГц / 1,2-1,9 ГГц L-диапазон	AR-20KTСамый легкий комплект на рынке	AR-20KT-DUALВключает в себя кабели, антенны и монтажные чехлы
AR-20RПоддержка существующих и современных сетевых форм волн	AR-20KT20 Вт, 30-512 МГц	AR-20KT-DUALСамый легкий комплект на рынке
AR-20R-	AR-20KTРабота от одной батареи	AR-20KT-DUAL20 Вт, 30-512 МГц
AR-20R-	AR-20KTСовместимость с Thales PRC-148, Harris PRC-152 и другими радиостанциями	AR-20KT-DUALРабота от одной батареи
AR-20R-	AR-20KT-	AR-20KT-DUALСовместимость с Thales PRC-148, Harris PRC-152 и другими радиостанциями

Общие характеристики усилителей-умощнителей 50 Вт

• Поддерживаемые формы сигналов усилителей - умощнителей: ANW2 (широкополосные сигналы адаптивной организации сети - Adaptive Networking Wideband Waveform), IW (интегрированная форма сигналов для спутниковой связи), SRW (закрытый протокол связи JTRS-радиостанций), WNW (сетевой протокол на базе широкополосных сетеобразующих сигналов - Wideband Networking Waveform), ASCM (расширенные специальные режимы связи с использованием сигналов ASCM - Adaptive, Spreading, Coding and Modulation), SINCGARS (сигналаы одноканальной системы радиосвязи наземных средств и авиации), HAVEQUICK I и II (сигналы системы устойчивой к ECM, со скачкообразной перестройкой частоты, используемые для защиты военного авиационного и мобильного радиотрафика) и др.
• Поддерживаемые частотные диапазоны: ВЧ/УКВ/УВЧ / L-диапазон.
• Поддерживаемые радиоплатформ: радиостанции AN/PRC-154 Rifleman™, AN/PRC-117F, AN/PRC-117G, AN/PRC-152, AN/PRC-148 (MBITR/JEM), AN/PSC-5D, AN/ARC-210 и др.

AR-50	AR-50SE	AR-55L	SM-AR-50
AR-50	AR-50SE	AR-55L	SM-AR-50
AR-5050 Вт	AR-50SE50 Вт	AR-55L50 Вт	SM-AR-50Аммортизационный монтажный комплект
AR-5030-512 МГц	AR-50SE30-88 МГц	AR-55L1,2-1,9 ГГц	SM-AR-50Для транспортных средств и авиации
AR-50Встроенный малошумящий усилитель (МШУ)	AR-50SEСовместим с SINCGARS сигналами	AR-55LВстроенный малошумящий усилитель (МШУ)	SM-AR-50-
AR-50Поддержка существующих и современных сетевых форм волн	AR-50SEСовместим с радиостанциями Thales PRC-148, Harris PRC-152, Harris PRC-117F, Harris PRC-117G и др.	AR-55LВключает в себя фильтр MIL-STD 461/1275	SM-AR-50-
AR-50Сертифицирован для работы в режимах DAMA (множественный доступ с предоставлением канала по требованию) и с IW (интегрированная форма сигналов для спутниковой связи) сигналами	AR-50SE-	AR-55LПоддержка существующих  и современных сетевых форм волн	SM-AR-50-
AR-50MIL-STD 810G (включая SB-X10001B)	AR-50SE-	AR-55L-	SM-AR-50-
AR-50Совместим с радиостанциями Thales PRC-148, Harris PRC-152, Harris PRC-117F, Harris PRC-117G и др.	AR-50SE-	AR-55L-	SM-AR-50-

Примечание. AR-50 - тактический усилитель-умощнитель выбран для модернизации V-22 Osprey-семейства самолетов Boeing.

Общие характеристики усилителей-умощнителей от 50 до 125 Вт

AR-50-SAT75	AR-75	AR-50S	AR-125R	Вентиляторный комплект	AR-RBT
AR-50-SAT75	AR-75	AR-50S	AR-125R	Вентиляторный комплект	AR-RBT
AR-50-SAT7550 Вт для связи на прямой видимости и 75 Вт для связи SATCOM	AR-7575 Вт	AR-50S50 Вт	AR-125R125 Вт	Вентиляторный комплектДоступен вентиляторный комплект охлаждения	AR-RBTТройник удаленного питания через ВЧ кабель
AR-50-SAT7530-512 МГц	AR-7530-512 МГц	AR-50S30-88 МГц	AR-125R30-512 МГц	Вентиляторный комплектПодходит для AR-50	AR-RBTРЧ сигнал и электропитание от источника постоянного тока по одному коаксиальному кабелю
AR-50-SAT75Совместим с радиостанциями Thales PRC-148, Harris PRC-152, Harris PRC-117F, Harris PRC-117G и др.	AR-75Совместимость с Harris PRC-117F, Harris PRC-117G и др. радиостанциями	AR-50SСовместим с SINCGARS сигналами.	AR-125RВнутренний и внешний МШУ	Вентиляторный комплектУвеличенный рабочий цикл	AR-RBTСовместимость с AR-50 и AR-75
AR-50-SAT75Поддержка существующих  и современных сетевых форм волн	AR-75Имеет фильтр MIL-STD 461/1275	AR-50SСовместим с радиостанциями Thales PRC-148, Harris PRC-152, Harris PRC-117F, Harris PRC-117G и др.	AR-125RКрепление в стойку 2U	Вентиляторный комплектМодернизируемый в полевых условиях	AR-RBT-
AR-50-SAT75-	AR-75Поддержка существующих  и современных сетевых и модемных форм волн	AR-50S-	AR-125RРабочий цикл CW (непрерывное излучение)	Вентиляторный комплект-	AR-RBT-
AR-50-SAT75-	AR-75Сертифицирован для  авиации	AR-50S-	AR-125RСовместимость с Harris PRC-117F, Harris PRC-117G и др. радиостанциями	Вентиляторный комплект-	AR-RBT-
AR-50-SAT75-	AR-75-	AR-50S-	AR-125RПоддержка существующих  и современных и модемных сетевых  форм волн	Вентиляторный комплект-	AR-RBT-

Тактические умощнители. Модели и описание

Название модели	Описание
Название моделиAR-20	Описание20 Вт, 30 – 512 МГц, усилитель-умощнитель TX / Rx с МШУ для приемника
Название моделиAR-20KT	Описание20 Вт, 30 – 512 МГц, усилитель-умощнитель TX / Rx в комплекте с МШУ для приемника В комплект входит усилитель, кабели, сумки и LOS-антенна
Название моделиAR-20KT-DUAL	Описание20 Вт, 30 – 512 МГц, усилитель-умощнитель TX / Rx в комплекте с МШУ для приемника В комплект входит усилитель, кабели, чехлы, коммутатор, антенны для каналов прямой видимости (LOS) и SATCOM
Название моделиAR-20B	Описание20 Вт PEP, 30 – 512 МГц, усилитель-умощнитель TX / Rx
AR-20BKT	Описание20 Вт PEP, 30 – 512 МГц, комплект усилителя-умощнителя TX / Rx. В комплект входит усилитель, кабели, сумки и LOS-антенна
Название моделиAR-20BKT-DUAL	Описание20 Вт PEP, 30 – 512 МГц, комплект усилителя-умощнителя TX / Rx. В комплект входит усилитель, кабели, чехлы, коммутатор, антенны для каналов прямой видимости (LOS) и SATCOM
Название моделиAR-20H	Описание20 Вт PEP, 30 – 512 МГц, усилитель-умощнитель TX / Rx с пультом дистанционного управления
Название моделиAR-20EP	Описание20 Вт CW/PEP, 225-450 МГц, усилитель-умощнитель TX / Rx
Название моделиAR-20HC2	Описание20 Вт PEP, 300-512 МГц, усилитель-умощнитель TX / Rx
Название моделиAR-20R	Описание20 Вт PEP, 225 – 450 МГц, 1250 – 1390 МГц и 1750 – 1850 МГц, усилитель-умощнитель TX / Rx
Название моделиAR-35	Описание35 Вт PEP, 30-512 МГц, усилитель-умощнитель TX / Rx
Название моделиAR-50	Описание50 Вт PEP, 30-512 МГц, усилитель-умощнитель TX / Rx
Название моделиAR-50RC	Описание25 Вт PEP, 30-512 МГц / 50 Вт PEP, 290-320 МГц,  усилитель-умощнитель TX / Rx
Название моделиAR-50RCS	Описание50 Вт PEP, 30-88 МГц, усилитель-умощнитель TX / Rx
Название моделиAR-50S	Описание50 Вт PEP, 30-88 МГц, усилитель-умощнитель TX / Rx
Название моделиAR-50-SAT75	Описание50 Вт PEP, 30 – 512 МГц / 75 Вт PEP 220 – 324 МГц, усилитель-умощнитель TX / Rx
Название моделиAR-50SE	Описание50 Вт PEP, 30-88 МГц, усилитель-умощнитель TX / Rx
Название моделиAR-55L	Описание50 Вт PEP, 1,2-1,9 ГГц, усилитель-умощнитель TX / Rx
Название моделиAR-75	Описание75 Вт PEP, 30-512 МГц, усилитель-умощнитель TX / Rx
Название моделиAR-75HPS	Описание100 Вт PEP, 30 – 400 МГц / 75 Вт PEP, 400 – 512 МГц, усилитель-умощнитель TX / Rx
Название моделиAR-75-M50	Описание50 Вт PEP, 30-512 МГц, усилитель-умощнитель TX / Rx
Название моделиAR-125R	Описание125 Вт PEP, 30-512 МГц, Tx / Rx,  монтируемый в стойку 19"

Технические характеристики продуктов военного назначения

Таблица 1

Параметры	AR-20KT	AR-20BKT	AR-20H	AR-20R
	AR-20KT	AR-20BKT	AR-20H	AR-20R
ПараметрыВыходная мощность	AR-20KT20 Вт CW 20 Вт PEP	AR-20BKT20 Вт CW 20 Вт PEP	AR-20H20 Вт CW 20 Вт PEP	AR-20R20 Вт PEP
ПараметрыЧастотный диапазон	AR-20KT30-512 МГц	AR-20BKT30-512 МГц	AR-20H30-512 МГц	225-450 МГц / 1,2-1,9 ГГц L-диапазонAR-20R
ПараметрыВходная мощность	AR-20KT2 Вт CW или PEP для полной выходной мощности 20 Вт	AR-20BKT2 Вт CW или PEP для полной выходной мощности 20 Вт	AR-20HНоминальная: 2 Вт-5 Вт CW или  PEP для полной выходной мощности 20 Вт	AR-20R(2-3) Вт PEP
ПараметрыSATCOM приемный МШУ (Rx LNA)	AR-20KTВстроенный	AR-20BKT-	AR-20HВстроенный	AR-20RВстроенный
ПараметрыSATCOM приемный МШУ (Rx LNA): Кусиления/шума	AR-20KT12 дБ/<2,5 дБ тип.	AR-20BKT-	AR-20H6 дБ/4 дБ тип.	AR-20R12 дБ/<6 дБ тип.
ПараметрыSATCOM приемный Co-Site фильтр развязка	AR-20KTCo-Site фильтр обеспечивает защиту > 35 дБ для SATCOM каналов приема	AR-20BKT-	AR-20H-	AR-20R-
ПараметрыМодуляция	AR-20KTВсе ранее существующие и современные сложные тактические сигналы связи, такие как ANW2 (широкополосные сигналы адаптивной организации сети), WNW (сетевой протокол на базе широкополосных сетеобразующих сигналов)  и SRW (закрытый протокол связи   JTRS радиостанций)	AR-20BKTВсе ранее существующие и современные сложные тактические сигналы связи, такие как ANW2, WNW и SRW	AR-20HВсе ранее существующие и современные сложные тактические сигналы связи, такие как ANW2C и SRW	AR-20RВсе ранее существующие и современные сложные тактические сигналы связи, такие как ANW2, WNW  и SRW
ПараметрыТребования к электропитанию	AR-20KT(12 - 35,5) В источника постояннного тока от одиночной батареи XX90 или 12 и 28 В от автомобильного источника постоянного тока	AR-20BKT(12 - 35,5) В источника постояннного тока от одиночной батареи XX90 или 12 и 28 В от автомобильного источника постоянного тока	AR-20HОт 18 до 35,5 В источника постоянного тока, соответствующего требованиям MIL-STD-704F, MIL-STD 461F, MIL-STD 464C	AR-20R(12-36) В источника постоянного тока /двойная батарея 5390/ одиночная батарея 2590
ПараметрыНоминальный ток потребления	AR-20KT<3,2 А при 28 В тип.	AR-20BKT<3,2 А при 28 В тип.	AR-20H<3,2 А при 24 В тип.	AR-20R5 А при 28 В тип.
ПараметрыРабочая температура	AR-20KTОт минус 30 до +60 °C	AR-20BKTОт минус 30 до +60 °C	AR-20HОт минус 40 до +71 °C	AR-20RОт минус 30 до +60 °C
ПараметрыВода	AR-20KTЗащита по IP67	AR-20BKTЗащита по IP67	AR-20HЗащита по IP67	AR-20RЗащита по IP67
ПараметрыВибрация / Удары/ Влажность	AR-20KTРазработан в соответствии с разделам стандарта Mil Std 810/для наземных станций/базовых станций на транспортных средствах	AR-20BKTРазработан в соответствии с разделам стандарта Mil Std 810/для наземных станций/базовых станций на транспортных средствах	AR-20HMIL-STD-810G	AR-20RРазработан в соответствии с разделам стандарта Mil Std 810F/для наземных станций/базовых станций на транспортных средствах
ПараметрыРазмер (ВхШхД) Дюймы/мм	AR-20KT1.58" x 3.75 " x 5.05"/ (40х95х128) мм	AR-20BKT1.58" x 3.75 " x 5.05"/ (40х95х128) мм	AR-20H1.86" x 3.75" x 8.78"/ (47х95х223) мм	AR-20R5" x 4" x 6"/ (127х101х152) мм
ПараметрыМасса	AR-20KT2 lbs 15 oz/1,3 кг (полный комплект)	AR-20BKT2 lbs 15 oz/1,3 кг (полный комплект)	AR-20H2.6 lbs./1,2 кг	AR-20R2 lbs 9 oz/1,16 кг
ПараметрыJITC сертификация	AR-20KTДа	AR-20BKT-	AR-20H-	AR-20R-
ПараметрыПлан GSA (Администрации общего обслуживания)	AR-20KTДа	AR-20BKTДа	AR-20HНет	AR-20RДа

Примечание. Для усилителей- умощнителей доступны: кабели в сборе, силовые кабели, ударно-монтажные комплекты и другие аксессуары.

Продолжение таблицы 1

Параметры	AR-55L	AR-50SE	AR-50	AR-50-SAT75	AR-75
Параметры	AR-55L	AR-50SE	AR-50	AR-50-SAT75	AR-75
ПараметрыВыходная мощность	AR-55L50 Вт PEP	AR-50SE50 Вт CW ном.; 50 Вт PEP с 80% AM модуляцией; искажения менее 10% тип.	AR-5050 Вт CW ном.; 50 Вт PEP с 70% AM модуляцией; искажения менее 10% тип.	AR-50-SAT7550 Вт CW ном.; 50 Вт PEP с 70% AM модуляцией; искажения менее 10% тип. 50 Вт CW, LOS, 30-512 МГц; 75 Вт CW, SATCOM, 220-324 МГц	AR-7575 Вт CW ном.; 75 Вт PEP с 70% AM модуляцией; искажения менее 10% тип.
ПараметрыЧастотный диапазон	AR-55L1,2-1,9 ГГц L-диапазон	AR-50SE30-88 МГц	AR-5030-512 МГц	AR-50-SAT7530-512 МГц	AR-7530-512 МГц
ПараметрыВходная мощность	AR-55L(2-5) Вт PEP	AR-50SE<5 Вт CW тип. для выходной мощности 50 Вт	AR-50<5 Вт CW тип. для выходной мощности 50 Вт	AR-50-SAT753-8 Вт CW тип., 8 Вт макс для выходной мощности 50-75 Вт	AR-755-8 Вт CW тип. для выходной мощности  75 Вт
ПараметрыSATCOM приемный МШУ (Rx LNA)	AR-55L-	AR-50SE-	AR-50Встроенный	AR-50-SAT75Встроенный	AR-75Встроенный
ПараметрыSATCOM приемный МШУ (Rx LNA): Кусиления/ шума	AR-55L12 дБ/ <3,5 дБ тип.	AR-50SE-	AR-5012 дБ/2,5 дБ тип.	AR-50-SAT7512 дБ/2 дБ тип.	AR-7512 дБ/2 дБ тип.
ПараметрыSATCOM: приемный фильтр-развязка между двумя р/средствами	AR-55LФильтр верхних частот, уровень подавления в полосе заграждения 40 дБ тип.	AR-50SE-	AR-50Подавление в полосе частот 239-273 МГц более 45 дБ тип.	AR-50-SAT75Подавление в полосе частот 239-270 МГц более 45 дБ тип.	AR-75Подавление в полосе частот 239-273 МГц 45 дБ тип.
ПараметрыМодуляция	AR-55LВсе ранее существующие и современные сложные тактические сигналы сигналы, такие как ANW2 (широкополосные сигналы адаптивной организации сети), WNW (сетевой протокол на базе широкополосных сетеобразующих сигналов)  и SRW (закрытый протокол связи   JTRS радиостанций)	AR-50SEAM, FM или PM и тактические сигналы связи	AR-50Все ранее существующие и современные сложные тактические сигналы связи, такие как ANW2, WNW и SRW	AR-50-SAT75Все ранее существующие и современные сложные тактические  сигналы связи, такие как ANW2, WNW и SRW	AR-75Все ранее существующие и современные сложные тактические сигналы связи, такие как ANW2, WNW и SRW
ПараметрыТребования к электропитанию	AR-55LФильтрованный и защищенный от переходных процессов 28 В автомобильный источник постоянного тока для 28 вольтовых автомобильных систем или две батареи XX90	AR-50SE12-33 В источника постоянного тока MIL-STD-461E и 1275	AR-5012-36 В источника постоянного тока, или от батареи 12 и 24 В источника постоянного тока транспортных систем. Фильтрованный и защищенный от переходных процессов	AR-50-SAT7513,8-36 В источника постоянного тока с фильтром и защитой от переходных процессов для 12 или 24-вольтовых автомобильных систем или от двойных батарей  XX90	AR-7518-36 В источника постоянного тока с фильтром и защитой от переходных процессов для 24-вольтовых батарей автомобильных систем MIL-STD 1275 и 461, совместимых с DC-DC внутренним источником питания
ПараметрыНоминальный ток потребления	AR-55L7 А при 28 В тип	AR-50SE<7,5 А при 24 В тип.	AR-50Номинальный ток  7,5 А	AR-50-SAT75<8,5 А при 24 В тип.	AR-75<9,5 А при 24 В тип.
ПараметрыРабочая температура	AR-55LОт минус 30 до +60 °C	AR-50SEОт 40 до +55 °C	AR-50От минус 30 до +60 °C	AR-50-SAT75От минус 30 до +60 °C	AR-75От минус 30 до +60 °C
ПараметрыВода	AR-55LЗащита по IP67	AR-50SEЗащита по IP67	AR-50Защита по IP67	AR-50-SAT75Защита по IP67	AR-75Защита по IP67
ПараметрыВибрация / Удары/ Влажность	AR-55LРазработан в соответствии с разделам стандарта Mil Std 810F/для наземных станций/базовых станций транспортных средств	AR-50SEВ соответствии с MIL-STD-810F	AR-50По MIL STD 810G (включая SB-X10001B)	AR-50-SAT75В соответствии с MIL-STD-810F	AR-75В соответствии с MIL-STD-810F
ПараметрыРазмер (ВхШхД) Дюймы/мм	AR-55L2.5" x 6" x 7.5"/ (63х152х191) мм	AR-50SE2.50” x 6.50” x 9.93”/ (64х165х252) мм	AR-502.50” x 6.00” x 7.50”/ (63х152х191) мм	AR-50-SAT753.25" x 5.25" x 7.50"/ (83х133х191) мм	AR-753.00" x 6.00" x 11.17"/ (76х152х284) мм
ПараметрыМасса	AR-55L6.0 lbs./2,7 кг	AR-50SE8.0 lbs./3,6 кг	AR-504.4 lbs./2,0 кг	AR-50-SAT754 lbs 13.8 oz/2,2 кг	AR-7510.5 lbs./4,8 кг
ПараметрыJITC сертификация	AR-55L-	AR-50SEОснован на конструкции AR-50	AR-50PSC-5D, PRC-117G, PRC-148 JEM	AR-50-SAT75Основан на конструкции AR-50	AR-75Основан на конструкции AR-50
ПараметрыПлан GSA (Администрации общего обслуживания)	AR-55LДа	AR-50SEНет	AR-50Да	AR-50-SAT75Нет	AR-75Да

Коммерческие продукты от "AR Modular RF" - модели и описание

Компания также известна высоким качеством систем и модулей для монтажа в стойку и настольных усилителей от 0,01 до 6000 МГц. Имея выходную мощность от 5 до 5000 Вт, эти системы и модули используются для связи и различных медицинских, научных и промышленных приложений. На все продукты AR Modular RF предоставляется 3-летняя безвозмездная гарантия.

Серия AR-5000	Подсистемы для интеграции	Подсистемы для физических применений	Встраиваемые модули
Серия AR-5000	Подсистемы для интеграции	Подсистемы для физических применений	Встраиваемые модули
Серия AR-5000Класс А или класс АВ	Подсистемы для интеграции Упаковка изготавливается на заказ	Подсистемы для физических примененийПользовательский частотный диапазон	Встраиваемые модулиОт 10 кГц до 6 ГГц
Серия AR-5000Установка в легкую стойку 19”, 2U	Подсистемы для интеграцииЦвет по спецификациям заказчиков	Подсистемы для физических примененийВысокая повторяемость характеристик от блока к блоку	Встраиваемые модулиМодули усилителей мощности с высоким и низким коэффициентом усиления
Серия AR-5000Возможность удаленного Ethernet управления	Подсистемы для интеграцииСубоктавные и мультиоктавные конструкции	Подсистемы для физических примененийНесколько калиброванных портов мониторинга	Встраиваемые модулиМини-системные модули усилителей мощности с автоматической регулировкой уровня (ALC) и интерфейсами
Серия AR-5000100-500 Вт CW,  1000 Вт пик	Подсистемы для интеграции-	Подсистемы для физических примененийВысокая надежность для длительного использования 24/7	Встраиваемые модули-

Усилители коммерческого назначения для монтажа в стойку - модели и описание

Название модели	Описание
Название моделиAR-5000	ОписаниеНовая серия продуктов для монтажа в 19-дюймовую стойку. 100-500 Вт, 80-1000 МГц
Название моделиKAA1020	Описание25 Вт, 10 кГц – 230 МГц. РЧ усилитель
Название моделиKAA4020	Описание500 Вт, 1-50 МГц, РЧ усилитель,  крепление в 19" стойку
Название моделиKAW1080	Описание25 Вт, 10 кГц-1000 МГц, двухдиапазонный РЧ усилитель,  крепление в 19" стойку
KAW2020-M16	Описание100 Вт, 220-245 МГц, РЧ усилитель,  крепление в 19" стойку
Название моделиKAW2100-М2	Описание200 Вт, 200 – 500 МГц, РЧ усилитель,  для монтажа в 19" стойку
Название моделиKAW5050	Описание1000 Вт PEP, 500 Вт CW, 225-400 МГц, РЧ усилитель,  крепление в 19" стойку
Название моделиKAA2020	Описание100 Вт, 500 кГц-100 МГц, РЧ усилитель,  крепление в 19"стойку
Название моделиKAA2026	Описание125 Вт, 700 кГц-3 МГц, РЧ усилитель,  крепление в 19" стойку
Название моделиKAA2030	Описание200 Вт, 500 кГц-40 МГц, РЧ усилитель
Название моделиKAA2030-M11	Описание300 Вт, 500 кГц, РЧ усилитель
Название моделиKAA2070-M11	Описание100 Вт, 70-76 МГц, РЧ усилитель,  крепление в 19" стойку
Название моделиKAA3020	Описание250 Вт, 2-32 МГц, РЧ усилитель,  крепление в 19" стойку
Название моделиKAA4020P	Описание500 Вт, импульсный, 1 - 50 МГц, РЧ усилитель,  крепление в 19" стойку
Название моделиKAA4021P	Описание300 Вт, импульсный, 1 - 50 МГц, РЧ усилитель,  крепление в 19" стойку
Название моделиKAA5170P	Описание1000 Вт, импульсный, 500 кГц - 5,5 МГц, РЧ усилитель,  крепление в 19" стойку
Название моделиKAW1020	Описание5 Вт, 500 кГц – 1000 МГц РЧ усилитель
Название моделиKAW1040	Описание20 Вт, 1 – 512 МГц, РЧ усилитель
Название моделиKAW1050	Описание25 Вт, 1 – 400 МГц, РЧ усилитель
Название моделиKAW2020	Описание100 Вт, 200-500 МГц, РЧ усилитель,  крепление в 19" стойку
Название моделиKAW2040	Описание100 Вт, 100-500 МГц, РЧ усилитель,  крепление в 19" стойку
Название моделиKAW2300	Описание100 Вт PEP, 100-1000 МГц, РЧ усилитель,  крепление в 19" стойку
Название моделиKAW4040-M12	Описание500 Вт, 390-410 МГц, РЧ усилитель,  крепление в 19" стойку
Название моделиKAW5030	Описание200 Вт, пик 800 Вт, 100-400 МГц, РЧ усилитель,  крепление в 19" стойку

Усилительные модули - модели и описание

Название модели	Описание
Название моделиKMA1040	Описание50 Вт, 200 кГц-50 МГц, модуль усилителя
Название моделиKMA2040	Описание200 Вт, 500 кГц-40 МГц, модуль усилителя
Название моделиKMA2040-M12	Описание200 Вт, 500 кГц-40 МГц, модуль усилителя, (RoHS)
Название моделиKMA2040-M22	Описание200 Вт CW, пик 250 Вт, 2-30 МГц, модуль усилителя
KMA2040-M25	Описание100-500 Вт, 100 кГц-50 МГц, модуль усилителя
Название моделиKMA2040P	Описание200 Вт, (CW/импульс) 500 кГц-40 МГц, модуль усилителя
Название моделиKMA4040	Описание400 Вт, 30-40 МГц, модуль усилителя
Название моделиKMW2025	Описание100-200 Вт CW, 500 Вт импульс, 30-512 МГц, модуль усилителя
Название моделиKMW2026-M15	Описание40 Вт, 225-450 МГц, модуль усилителя
Название моделиKMW2026-M20	Описание100-200 Вт, 30-512 МГц с точкой останова (частота, на которой мощность уменьшается на 3 дБ)
Название моделиKMW2026-M26	Описание60 Вт, 291 МГц, модуль усилителя
Название моделиKMW2040-LTE	Описание100 Вт CW / 125 Вт пик, 225-400 МГц, модуль усилителя
Название моделиKMW2040	Описание100 Вт CW, 100-500 МГц, модуль усилителя
Название моделиKMW2040-M17	Описание100 Вт, 225-400 МГц, модуль усилителя
Название моделиKMA1001	Описание1 Ватт, 225-400 МГц, модуль усилителя
Название моделиKMA2020	Описание100 Вт, 10 кГц-230 МГц, модуль усилителя
Название моделиKMW1020	Описание10 Вт, 500 кГц – 512 МГц, модуль усилителя
KMW1060	Описание20 Вт, 1-512 МГц, модуль усилителя
Название моделиKMW2026-M5	Описание30 Вт, модуль усилителя 30-512 МГц с точкой останова

       Источники информации:

1 AR Amplifier: Built For The Long Haul. Tactical Booster Amplifier · Rack Mount Amplifier · Amplifiers Modules , 2018. [Электронный ресурс]. URL: https://www.arww-modularrf.com/downloads/AR_Modular-RF-Catalog-2018-SinglePG.pdf (Дата обращения: 08.08.2020).

Read More
